直线模组有哪些？以及各类直线模组的优缺点

直线模组为自动化设备核心传动组件，常见品类包含同步带、丝杆、齿条、直线电机模组。各品类结构与性能特性区分度大，现将四类模组优缺点整理如下，方便大家设备选型快速对比。

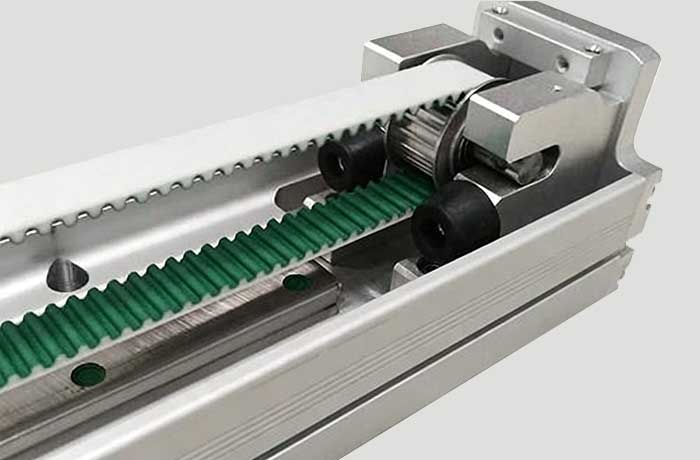

一、同步带直线模组

优点

1.传动稳定精准：采用齿形啮合传动，无打滑、传动比恒定，运行均匀稳定，可满足绝大多数常规自动化传动需求。

2.低噪减震效果好：皮带具备柔性缓冲特性，可有效削弱振动、降低运行噪音，适配静音作业场景。

3.维护简单、性价比高：结构简单、配件通用，日常保养便捷、使用成本低，量产设备适配性极强。

4.支持超长行程：无丝杆挠度限制，中心距可达10米以上，适配长行程移栽、输送等工况。

缺点:

1.负荷能力相对丝杆模组小。

2.需保持适当张紧力,需定期检查、调整其张紧装置。

3.同步带模组的定位精度不如滚珠丝杆模组精度高。

同步带模组的精度主要受到同步带和同步轮制造及安装精度的影响。为确保模组的高精度运行，在采购时务必挑选那些拥有先进生产工艺和严格质量管理体系的生产厂家选用优质的同步带和同步轮。

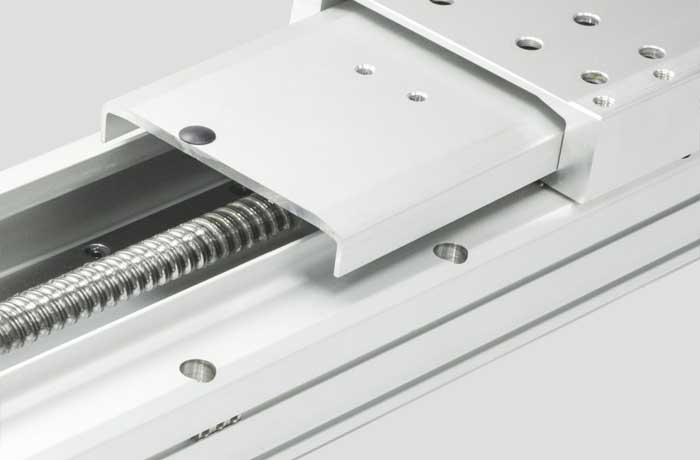

二、丝杆直线模组

优点:

1.传动效率高:丝杆模组具有较高的传动效率,能够快速传递动力。

2.传动精度高:丝杆传动的运动平稳,无爬行现象,能够保证高精度的传动。

3.使用寿命长:由于滚动摩擦的摩擦损失小,使用寿命较长

4.有可逆性:丝杆模组可以从旋转运动转换为直线运动,反之亦然。

缺点:

1.不能自锁，丝杆模组在垂直使用时不能自锁,需要额外的制动装置。

2.行程有限，丝杆模组行程一般不超2米。

3.价格较高，相对同步带和齿条直线模组制造成本较高。

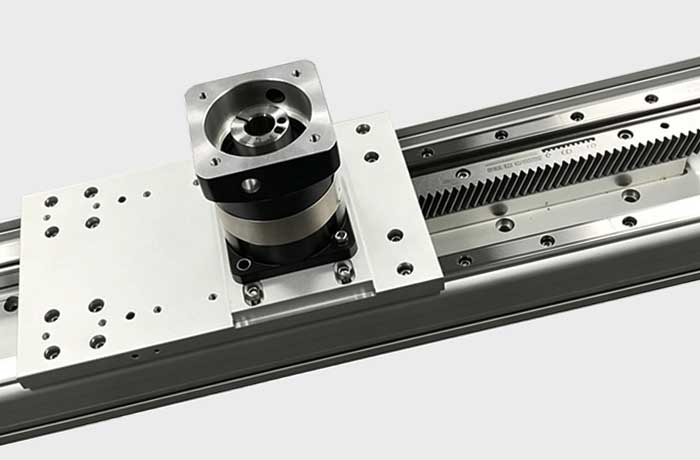

三、齿条直线模组

优点

1.重载能力强：齿轮齿条刚性足、抗冲击，可承受大负载大扭矩，适配重型设备工况。

2.传动运行平稳：重载高速运行不易抖动偏移，设备稳定性佳。

3.行程无限制：可多段拼接，实现超长行程传动。

缺点

1.常规精度偏低，相对于其他传动方式,齿条模组的精度较低,不适合高精度的运动控制场合。

2.磨损快、维护多，金属硬接触传动易磨损，需定期润滑、检测间隙。

3.安装要求高，对基座平整度、拼接精度要求严苛，安装不当易卡顿、失效。

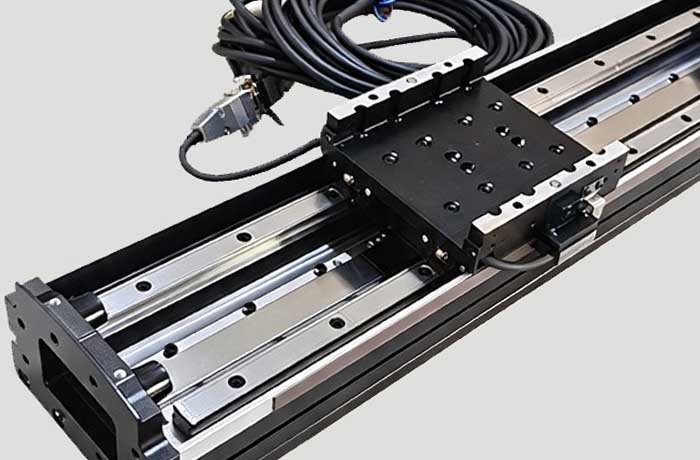

四、直线电机模组

优点

1.速度极快：无机械传动滞后，加速度性能优异，适配高速工况。

2.超高定位精度：重复定位精度高，满足超精密加工、检测需求。

3.结构简单:无复杂传动机构,整体结构更为紧凑。

4.低噪音和振动:运行过程中的噪音和振动相对较小,提高了设备的整体性能。

缺点

1.造价昂贵：核心部件与控制系统成本极高，整体投入远高于其他模组。

2.不可垂直使用：断电无自锁，负载易滑移，不适用垂直工况。

3.负载有限、易发热：高速运行发热量大，持续重载能力弱于丝杆、齿条模组。对清洁度、温湿度、安装精度敏感，易受电磁干扰。
